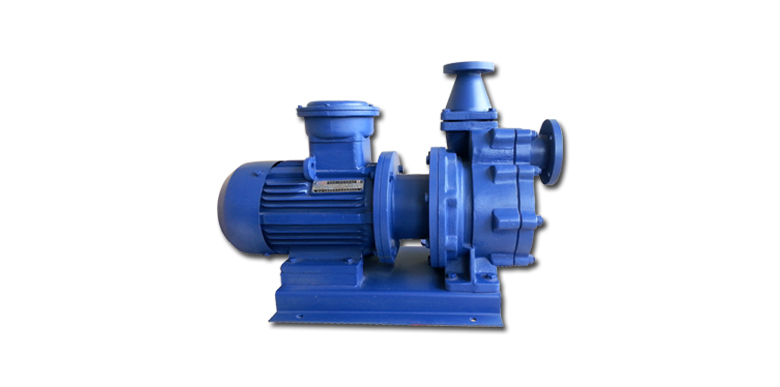

IMZ氟塑料自吸磁力泵采用电机直联式结构,由中间支架支撑,结构紧凑,拆卸维护方便,采用高性能磁性材料“钕铁硼”制造内外磁体,隔离套采用进口非金属材料, 消除了一般磁力泵具有的磁涡流损耗,可输送高浓度,密度大于1.84t/m 的强腐蚀介质;主要部件采用钢衬F46,泵体强度高,能耐所有强酸,强碱的腐蚀; 产品充分结合了磁力泵与自吸泵的优点,是在IMC磁力泵的基础上延伸开发出来的产品,较为突出的特点是既具有自吸泵的自吸功能又有磁力泵的无泄漏、运转宁静的优点,是液下泵较好的替代产品。
产品用途
IMZ自吸式磁力泵广泛适用于石油化工、有色金属冶炼农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子,化成箔等行业,是目前磁力泵品种中结构较为新颖的产品,高效节能、安全实用。
使用温度:-20℃-100℃。
设计特点
自吸式磁力泵,集合了磁力泵的所有优良特性,一般自吸高度可达2-4米,充分结合了自吸泵和磁力泵的所有优点,既具有自吸功能,又取消了轴封,利用磁力偶合间接传动,消除了滴漏的现象。
IMZ系列磁力驱动泵采用新型材料制成的隔离套具有高强度的力学性能,消除了一般磁力泵具有的磁涡流现象。
IMZ系列磁力驱动泵采用独特的后拉式结构,一人便可以很轻松地进行内部检修和零件更换,无需拆卸管道,大大方便了日常的检修和保养工作。
泵接触液体部分是氟塑料,但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMZ型氟塑料自吸磁力泵为电机直联式,由中间支架支撑,安装拆卸方便,结构紧凑、安全节能。
型号意义
IMZ50-32-160FT
50——进口直径(mm)
IMZ——自吸式磁力驱动泵
32——扬程(m)
160——叶轮名义直径(m)
F——泵体全氟
T——泵体钢衬四氟
型 号 |
流量Q (m3/h) |
扬程H (m) |
转速n (r/min) |
效率η (%) |
电机型号 |
电机功率 (Kw) |
IMZ32-25-125FT | 3.2 | 20 | 2900 | 32 | YB802-2 | 1.1 |
IMZ32-25-160FT | 3.2 | 32 | 2900 | 30 | YB90S-2 | 1.5 |
IMZ40-25-125FT | 6.3 | 20 | 2900 | 38 | YB90S-2 | 1.5 |
IMZ40-25-160FT | 6.3 | 32 | 2900 | 35 | YB90L-2 | 2.2 |
IMZ50-32-125FT | 12.5 | 20 | 2900 | 45 | YB90L-2 | 2.2 |
IMZ50-32-160FT | 12.5 | 32 | 2900 | 42 | YB100L-2 | 3 |
IMZ50-32-200FT | 12.5 | 50 | 2900 | 34 | YB132S2-2 | 7.5 |
IMZ65-50-125FT | 25 | 20 | 2900 | 55 | YB100L-2 | 3 |
IMZ65-50-160FT | 25 | 32 | 2900 | 46 | YB132S1-2 | 5.5 |
IMZ80-65-125FT | 50 | 20 | 2900 | 56 | YB132S1-2 | 5.5 |
IMZ80-65-160FT | 50 | 32 | 2900 | 52 | YB160M-2 | 11 |
IMZ100-80-125FT | 100 | 20 | 2900 | 66 | YB160M-2 | 15 |
IMZ100-80-160FT | 100 | 32 | 2900 | 66 | YB160M-2 | 18.5 |
订货时应指明流量、扬程、介质名称、温度、密度、粘度、饱合蒸气压、泵入口压力、泵出口压力、颗粒及杂质等参数
